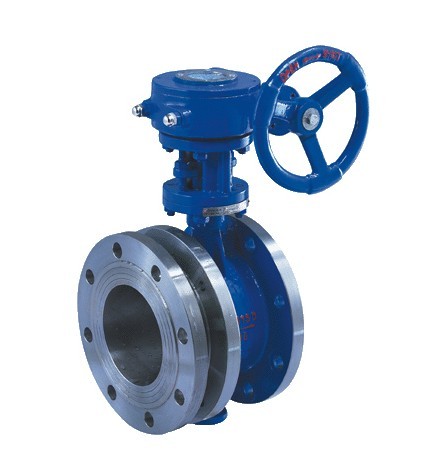

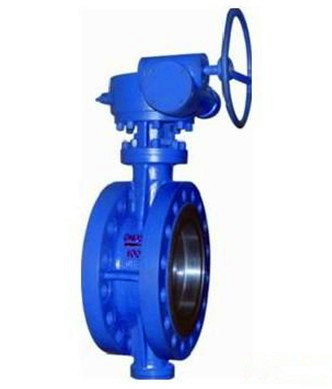

雙向流硬碰硬旋球閥的最主要功能就是：不僅能在正向壓力時密封良好，還可以在反向壓力或反向壓力大于正向壓力時也能密封良好，而且當正向壓力作用時，介質壓力推動閥板向前移動，閥桿變形，閥板密封面緊貼閥座密封面?zhèn)鬟f壓力，將閥座推向閥體臺階，從而使得密封良好。另一方面是當反向壓力作用時，介質壓力推動閥板向后移動，閥桿變形，此時介質壓力同時推動閥座密封面緊貼閥板密封面?zhèn)鬟f壓力，將閥座推向閥桿極限變形位置，使之密封良好。從而讓閥門在使用的過程中達到零泄露的標準。
管網系統的大部分閥門，主要用來對介質進行截?cái)嗯c調節，這部分閥門在整個系統中所占比重大、用量多，要求閥門經久耐用性價比高，同時應能在介質正向流時進行調節與載斷，在壓差變換或檢修時又可以防止介質倒流，即擁有雙向切斷功能。日前，這部分閥在管網系統上，主要應用的有截止閥、閘閥、蝶閥以及球閥。截止閥和閘閥，擁有良好的雙向切斷功能，密封性能與使用壽命都不錯，均為閥門始祖之一，但截止閥受截門型結構的先天限制，外形大操作力矩大，無法生產大口徑，目前市場上最大也只到DN400；閘閥則無調節功能，用以調節流量存在閘板脫落的重大危險，而大口徑閘閥同樣以其龐大的外形和高度，在制造和運輸中困難重重。蝶閥與閘閥相比有開閉時間短，操作力矩小，安裝空間小和重量輕等特性，部分分工采用蝶閥代替閘閥。但一直來，蝶閥的密封性能并未完全達到市場要求，除中線襯膠蝶閥能在一定壓力范圍內可雙向密封外，其他結構基本為單向流。中線結構受橡膠限制不能普及。經過改進，市場上出現有不銹鋼彈性片結構的雙向蝶閥，但其價格高昂。目前主要應用于石油、天然氣、煤氣等介質較為重要的管線，在一般管網，特別是水系統應用極少。多年設計經驗開發出的雙向流硬碰硬旋球閥是結合球閥的優越密封性能與蝶閥的優勢結構性能研發而成，其即擁有球閥雙向密封、可調節、壽命長的實用優勢，又具備蝶閥體積小、重量輕的結構優勢。其實質為蝶式結構偏心半球閥！密封原理結合了固定球閥的前端密封與偏心蝶閥的強制密封，從而實現了高低壓雙向切斷。在密封副的兩個密封面上可根據不同的硬度需要運用太空等離子噴涂、以太激光濺射、真空保護滲復堆等先進工藝形成馬氏體不銹鋼、奧氏不銹鋼、硬質合金、金屬陶瓷、人造金剛石等梯度功能材料。能自動對正中心（自適應），自動越程補償磨損，自動加以極高密封比壓，瞬間關閉、瞬間打開密封副間無摩擦，打開時閥芯投影不斷膨脹并前進，結構短、體積小可制造大口徑、特大口徑、超大口徑、超大口徑的閥門，運輸、安裝、維護檢修方便、運行可靠等一系列優點，成為閥門行業的一次重大的技術革命。
該閥以其優越的性價比，必將引起管網閥門的變革，它使得普通管網特別是水系統管網也能以中低檔價格享受火電、燃?xì)獾雀叨讼到y(tǒng)同等的高性能、高品質產品成為現實！
旋球閥驅動方式：
|
代號 |
|
2 |
3 |
6 |
7 |
9 |
|
驅動方式 |
手動 |
電液動 |
蝸輪蝸桿 |
氣動 |
液動 |
電動 |
旋球閥連接型式：
|
代號 |
4 |
7 |
|
連接型式 |
法蘭 |
對夾 |
旋球閥密封面材料：
|
代號 |
H |
R |
Y |
|
密封面材料 |
馬氏體不銹鋼 |
奧氏體不銹鋼 |
硬質合金 |
旋球閥公稱壓力：
|
代號 |
6 |
10 |
16 |
25 |
40 |
|
公稱壓力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
旋球閥殼體材料：
|
代號 |
Z |
Q |
C |
I |
P |
R |
|
材料 |
灰鑄鐵 |
球墨鑄鐵 |
WCB |
1Cr5Mo、ZG1Cr5Mo |
1Cr18Ni9Ti ZG1Cr18Ni9Ti |
1Cr18Ni12MoTi、 ZG1Cr18Ni12MoTi |
凡水泵出口端、管網系統、回收系統、高位水槽、易水淹的污水系統、防倒流系統的所有閥門須用雙向閥門，本閥門廣泛用于冶金、礦山、石化、化工、電力、環保、市政等行業和部門的管路啟閉、調節。
|
公稱通徑 （mm） |
公稱壓力 （Mpa） |
試驗壓力（Mpa） |
適用溫度 （℃）
|
適用 介質 |
||
|
殼體強度 試驗 |
正向密 封試驗 |
反向密封試驗 |
||||
|
DN50 ~3000 mm |
0.6 |
0.9 |
0.66 |
0.66 |
未注明為0~80℃可生產0~200℃ |
清水、 污水、 油品等 |
|
1.0 |
1.5 |
1.1 |
1.1 |
|||
|
1.6 |
2.4 |
1.76 |
1.76 |
|||
|
2.5 |
3.75 |
2.76 |
2.76 |
|||
|
4.0 |
6.0 |
4.4 |
4.4 |
|||
|
標準內容 |
標準號 |
標準名稱 |
|
法蘭標準 |
GB/T9113-2000 |
整體鋼制管法蘭 |
|
GB/T17241.6-1998 |
整體鑄鐵管法蘭 |
|
|
結構長度標準 |
GB/T1221-2005 |
金屬閥門結構長度 |
|
壓力試驗標準 |
GB/T13927-1992 |
通用閥門壓力試驗 |
|
JB/T9092-1999 |
閥門的試驗檢驗 |
|
結構設計標準 |
GB/T12237-1989 |
通用閥門法蘭和對焊連接鋼制球閥 |
|
GB/T12238-1989 |
通用閥門法蘭和對夾連接蝶閥 |
|
|
使用材料標準 |
GB/T12226-1989 |
通用閥門灰鑄鐵件技術條件 |
|
GB/12227-1989 |
通用閥門球墨鑄鐵技術條件 |
|
|
GB/T12229-1989 |
通用閥門碳素鑄件技術條件 |
|
|
GB/T12230-1989 |
通用閥門奧式體鋼鑄件技術條件 |
|
零部件名稱 |
材料名稱或代號 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、WCB、碳鋼 |
|
閥板 |
WCB、Q235、不銹鋼 |
|
閥桿 |
不銹鋼 |
|
閥座 |
WCB、Q235、不銹鋼 |
|
驅動方式 |
手動 |
蝸桿 |
液動 |
電動 |
氣動 |
|
型號 |
GWXDF207 |
GWXDF3207 |
GWXDF7207 |
GWXDF9207 |
GWXDF6207 |
|
型號 |
GWXDF204 |
GWXDF3204 |
GWXDF7204 |
GWXDF9204 |
GWXDF6204 |
因?yàn)檗D(zhuǎn)動中心偏離閥芯幾何中心就有閥芯打開時閥芯實體不斷向后退、向內縮、閥芯關閉時閥芯實體不斷前進、向外脹的實際效果，其功能相當于半球閥、閘閥、截止閥、蝶閥的綜合。（見圖）
打開各不同角度變化圖：
雙向流閥門的最主要功能是既能在正向壓力時密封良好，在反向壓力或反向壓力大于正向壓力時也能密封良好。當正向壓力作用時，介質壓力推動閥板向前移動，閥桿變形，閥板密封面緊貼閥座密封面?zhèn)鬟f壓力，將閥座推向閥體臺階，使之密封良好。當反向壓力作用時，介質壓力推動閥板向后移動，閥桿變形，介質壓力同時推動閥座密封面緊貼閥板密封面?zhèn)鬟f壓力，將閥座推向閥桿極限變形位置，使之密封良好。（見圖）
電動頭參數表
|
閥門公稱 通徑 |
電動頭型 號規格 |
最大控制 轉距（Nm） |
輸出轉速 （r/min） |
電機功率 （kw） |
電機堵轉 電流（A） |
|
50 |
HZ10-18 |
100 |
18 |
0.25 |
7.21 |
|
65 |
HZ10-18 |
100 |
18 |
0.25 |
7.21 |
|
80 |
HZ10-18 |
200 |
18 |
0.55 |
15.4 |
|
100 |
HZ10-18 |
200 |
18 |
0.55 |
15.4 |
|
125 |
HZ40-18 |
300 |
18 |
0.75 |
18.34 |
|
150 |
HZ45-18 |
450 |
18 |
1.1 |
28.00 |
|
200 |
HZ45-18 |
450 |
18 |
1.1 |
28.00 |
|
250 |
HZ90-18 |
900 |
18 |
2.2 |
36.75 |
|
300 |
HZ90-18 |
900 |
18 |
2.2 |
36.75 |
|
350 |
HZ120-18 |
1200 |
18 |
3.0 |
55.30 |
|
400 |
HZ250-18 |
2500 |
18 |
5.5 |
84.35 |
|
450 |
HZ350-10 |
3500 |
10 |
4.0 |
62.09 |
|
500 |
HZ500-10 |
5000 |
10 |
5.5 |
84.35 |
|
600 |
HQ600-0.5 |
6000 |
0.5 |
0.75 |
18.34 |
|
700 |
HQ800-0.5 |
8000 |
0.5 |
1.1 |
28.00 |
|
800 |
HQ1200-0.5 |
12000 |
0.5 |
1.5 |
28.14 |
|
900 |
HQ1600-0.5 |
16000 |
0.5 |
2.2 |
36.75 |
|
1000 |
HQ2000-0.5 |
20000 |
0.5 |
3.0 |
55.30 |
|
1200 |
HQ3000-0.5 |
30000 |
0.5 |
4.0 |
62.09 |
|
1400 |
HQ4000-0.5 |
40000 |
0.5 |
4.0 |
62.09 |
|
1600 |
HQ6300-0.25 |
63000 |
0.25 |
5.5 |
84.35 |
|
1800 |
HQ8000-0.25 |
80000 |
0.25 |
5.5 |
84.35 |
|
2000 |
HQ12000-0.125 |
120000 |
0.125 |
5.5 |
84.35 |
GWXDF3207Y - 6C 對夾式
0.6Mpa雙向流硬碰硬密封旋球閥連接與安裝尺寸表
GWXDF9204Y - 6C 法蘭式
|
DN |
A |
B |
C |
D |
E |
H |
L |
N__Фd |
||||||
|
手動
|
氣 動 |
電 動 |
手 動 |
氣 動 |
電 動 |
對夾式 |
法 蘭 式 |
對 夾 式 |
法蘭式 |
|||||
|
50 |
88 |
110 |
140 |
112 |
200 |
245 |
255 |
350 |
625 |
530 |
43 |
108 |
4-14 |
4-14 |
|
65 |
108 |
130 |
160 |
115 |
200 |
245 |
255 |
370 |
625 |
530 |
46 |
112 |
4-14 |
4-14 |
|
80 |
124 |
150 |
190 |
120 |
200 |
245 |
255 |
380 |
645 |
565 |
64 |
114 |
4-18 |
4-18 |
|
100 |
144 |
170 |
210 |
138 |
200 |
355 |
255 |
420 |
675 |
600 |
64 |
127 |
4-18 |
4-18 |
|
125 |
174 |
200 |
240 |
164 |
200 |
355 |
255 |
460 |
715 |
640 |
70 |
140 |
4-18 |
8-18 |
|
150 |
199 |
225 |
265 |
175 |
280 |
355 |
315 |
55 |
800 |
705 |
76 |
140 |
4-18 |
8-18 |
|
200 |
254 |
280 |
320 |
200 |
425 |
250 |
315 |
760 |
850 |
775 |
89 |
152 |
4-18 |
8-18 |
|
250 |
309 |
335 |
375 |
230 |
425 |
250 |
315 |
830 |
925 |
945 |
114 |
165 |
4-18 |
12-18 |
|
300 |
363 |
395 |
440 |
260 |
560 |
450 |
315 |
895 |
1035 |
1070 |
114 |
178 |
4-22 |
12-22 |
|
350 |
413 |
445 |
490 |
300 |
560 |
450 |
315 |
950 |
1070 |
1140 |
127 |
190 |
4-22 |
12-22 |
|
400 |
463 |
495 |
540 |
340 |
580 |
450 |
315 |
1190 |
1190 |
1210 |
140 |
216 |
4-22 |
16-22 |
|
450 |
518 |
550 |
595 |
350 |
580 |
650 |
714 |
1255 |
1250 |
1335 |
152 |
222 |
4-22 |
16-22 |
|
500 |
568 |
600 |
645 |
380 |
580 |
650 |
714 |
1305 |
1290 |
1415 |
152 |
229 |
4-22 |
20-22 |
|
600 |
667 |
705 |
755 |
450 |
660 |
850 |
810 |
1340 |
1455 |
1605 |
178 |
267 |
4-M24 |
20-26 |
|
700 |
772 |
810 |
860 |
480 |
550 |
850 |
810 |
1520 |
1585 |
1844 |
229 |
292 |
4-M24 |
24-26 |
|
800 |
878 |
920 |
975 |
530 |
550 |
1250 |
810 |
1710 |
1700 |
2040 |
241 |
318 |
4-M27 |
24-30 |
|
900 |
978 |
1020 |
1075 |
580 |
550 |
1250 |
863 |
1810 |
1965 |
2255 |
241 |
330 |
4-M27 |
24-30 |
