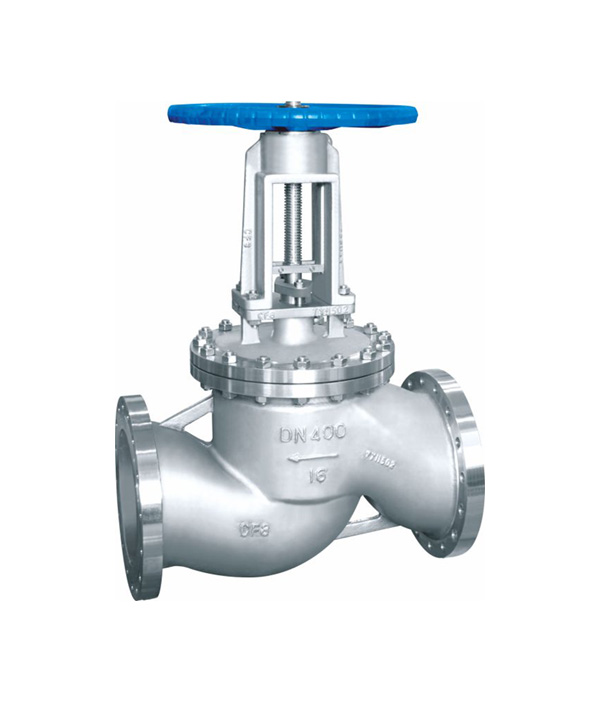

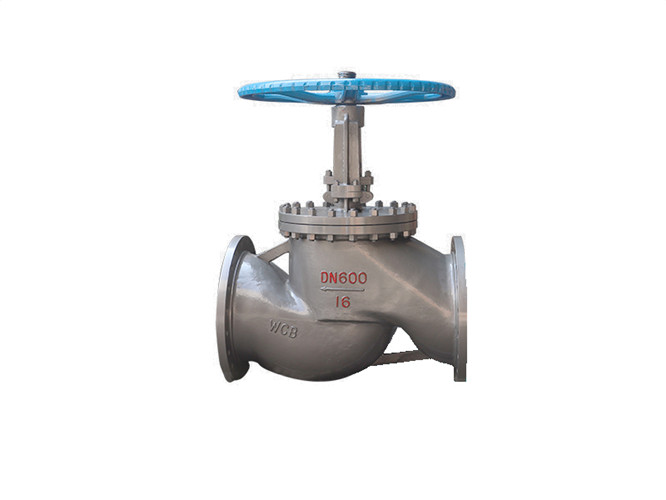

J41H系列截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
截止閥的持點：
1、截止閥結構比閘閥簡單，制造與維修都較方便。
2、密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
3、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
4、啟閉力矩大、啟閉較費力，啟閉時間校長。
5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6、介質流動方向：公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
7、J41H截止閥全開時閥瓣經常受沖蝕。
不銹鋼截止閥應用規范:
1、設計制造按GB12235-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/G79-94
4、閥門檢查和試驗按GB13927
性能規范
性能規范
|
型號
|
公稱壓力
|
試驗壓力
|
工作溫度(℃)
|
適用介質
|
||
|
強度(水)(Mpa)
|
密封(水)空氣(Mpa)
|
低壓密封空氣(Mpa)
|
||||
|
J41W-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
NITRIC ACID
|
|
J41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
硝酸類
|
|
ACETIC ACID
|
||||||
|
醋酸類
|
||||||
|
NITRIV ACID
|
||||||
|
硝酸類
|
||||||
|
J41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
ACETIC ACID
|
|
J41W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸類
|
主要零件材質
| 零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
|
閥體/閥蓋
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
閥瓣
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
1Cr13
|
|
閥桿
|
ZG1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
填料
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
石墨
|
|
墊片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
|
壓蓋
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
填料壓環
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
螺栓
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
1.6MPa主要連接尺寸及重量
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
200
|
243
|
253
|
280
|
312
|
321
|
325
|
355
|
415
|
460
|
510
|
700
|
975
|
1115
|
1250
|
1380
|
|
W
|
mm
|
120
|
140
|
160
|
160
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
560
|
600
|
700
|
800
|
900
|
|
重量
|
kg
|
5
|
6.5
|
7
|
13.5
|
16
|
32
|
45
|
60
|
80
|
107
|
134
|
268
|
449
|
663
|
750
|
1170
|
2.5MPa主要連接尺寸及重量
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
200
|
243
|
253
|
280
|
312
|
321
|
325
|
355
|
415
|
460
|
510
|
700
|
975
|
1115
|
1250
|
1380
|
|
W
|
mm
|
120
|
140
|
160
|
160
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
560
|
600
|
700
|
800
|
900
|
|
重量
|
kg
|
5
|
6.5
|
7
|
13.5
|
16
|
32
|
45
|
60
|
80
|
107
|
134
|
268
|
449
|
663
|
750
|
1170
|
4.0MPa主要連接尺寸及重量
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
200
|
243
|
253
|
280
|
312
|
321
|
325
|
355
|
415
|
460
|
510
|
700
|
975
|
1115
|
1250
|
1380
|
|
W
|
mm
|
120
|
140
|
160
|
160
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
560
|
600
|
700
|
800
|
900
|
|
重量
|
kg
|
5
|
6.5
|
7
|
13.5
|
16
|
32
|
45
|
60
|
80
|
107
|
134
|
268
|
491
|
705
|
850
|
1234
|
6.4MPa主要連接尺寸及重量
|
尺寸
|
DN
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
260
|
300
|
340
|
380
|
430
|
550
|
|
H
|
mm
|
195
|
228
|
250
|
325
|
360
|
410
|
450
|
485
|
537
|
646
|
|
W
|
mm
|
140
|
160
|
180
|
200
|
240
|
280
|
320
|
360
|
400
|
450
|
|
重量
|
kg
|
10
|
13
|
15
|
19
|
25
|
35
|
48
|
56
|
125
|
157
|
10.0MPa主要連接尺寸及重量
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
775
|
900
|
|
H
|
mm
|
195
|
228
|
250
|
325
|
360
|
410
|
450
|
485
|
537
|
|
840
|
925
|
1015
|
1200
|
|
W
|
mm
|
100
|
100
|
120
|
160
|
160
|
180
|
200
|
200
|
240
|
-
|
-
|
-
|
-
|
-
|
|
重量
|
kg
|
10
|
12
|
17
|
25
|
30
|
40
|
68
|
92
|
107
|
-
|
310
|
590
|
850
|
1040
|
16.0MPa主要連接尺寸及重量
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
H
|
mm
|
148
|
156
|
175
|
200
|
231
|
262
|
470
|
500
|
557
|
613
|
671
|
765
|
|
W
|
mm
|
100
|
100
|
120
|
140
|
160
|
180
|
360
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
kg
|
4.64
|
7.42
|
10.07
|
12.3
|
15.2
|
29.71
|
65
|
83
|
125
|
175
|
249
|
375
|
